淮南孔李淮河桥采用三跨钢箱下承式连续系杆拱，跨径布置为（110+180+110）米，采用双向六车道，全宽42米，桥面布置为5.0米（行人和非机动车道）+2.5米（拱肋）+0.5米（防撞护栏）+0.5米（路缘带）+11米（行车道）+0.5米（路缘带）+2米（中间带）+0.5米（路缘带）+11米（行车道）+0.5米（路缘带）+0.5米（防撞护栏）+2.5米（拱肋）+5.0米（行人和非机动车道）。

其结构主要由三大系统构成：拱肋系统、主梁系统拱梁，固结系统。拱肋系统由中拱肋、边拱肋以及拱顶风撑等构件组成。主梁系统由主纵梁、中横梁、端横梁以及人行道。拱梁固结系统由竖向张拉吊杆和主纵梁内的水平系杆锁组成。

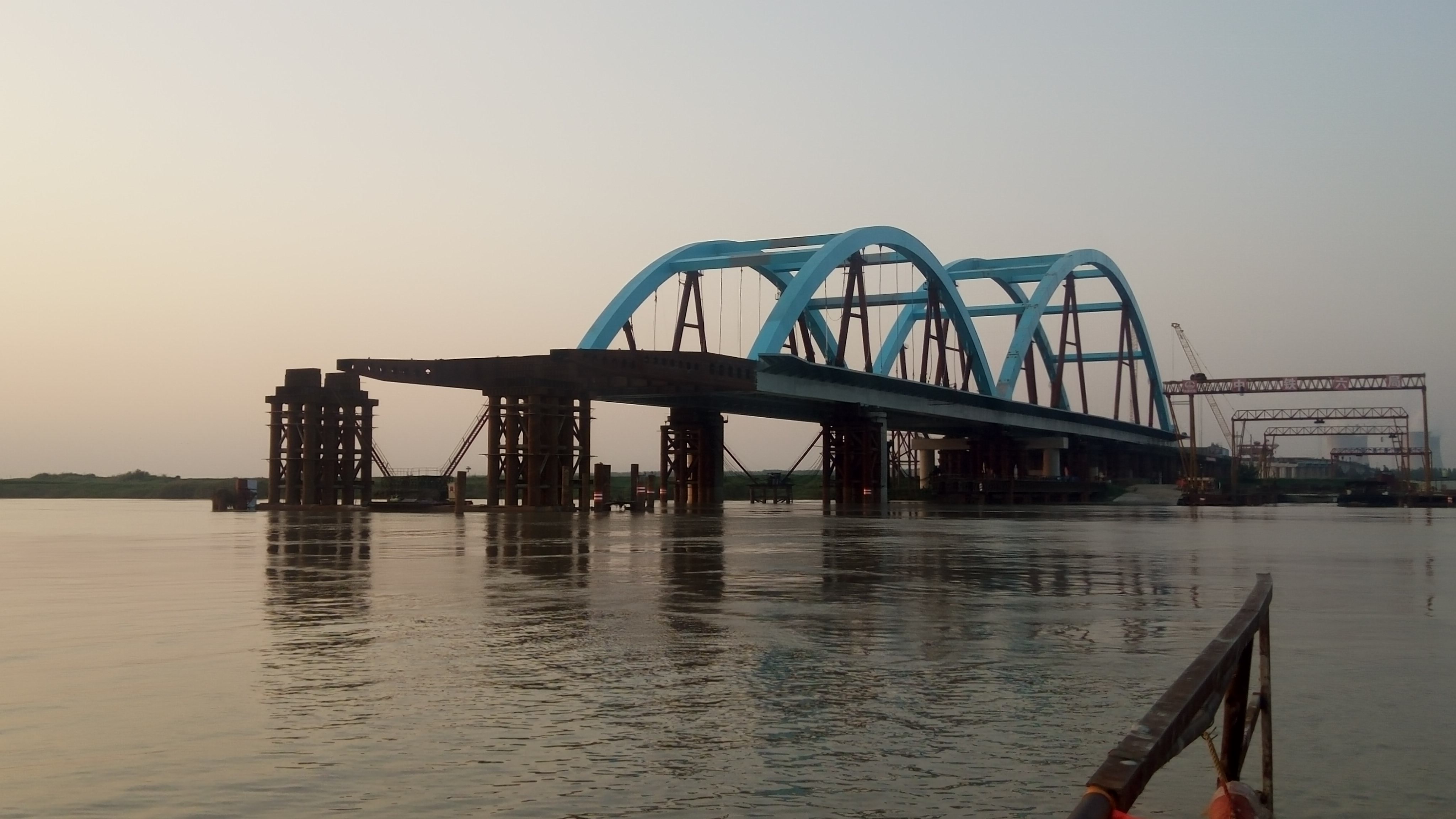

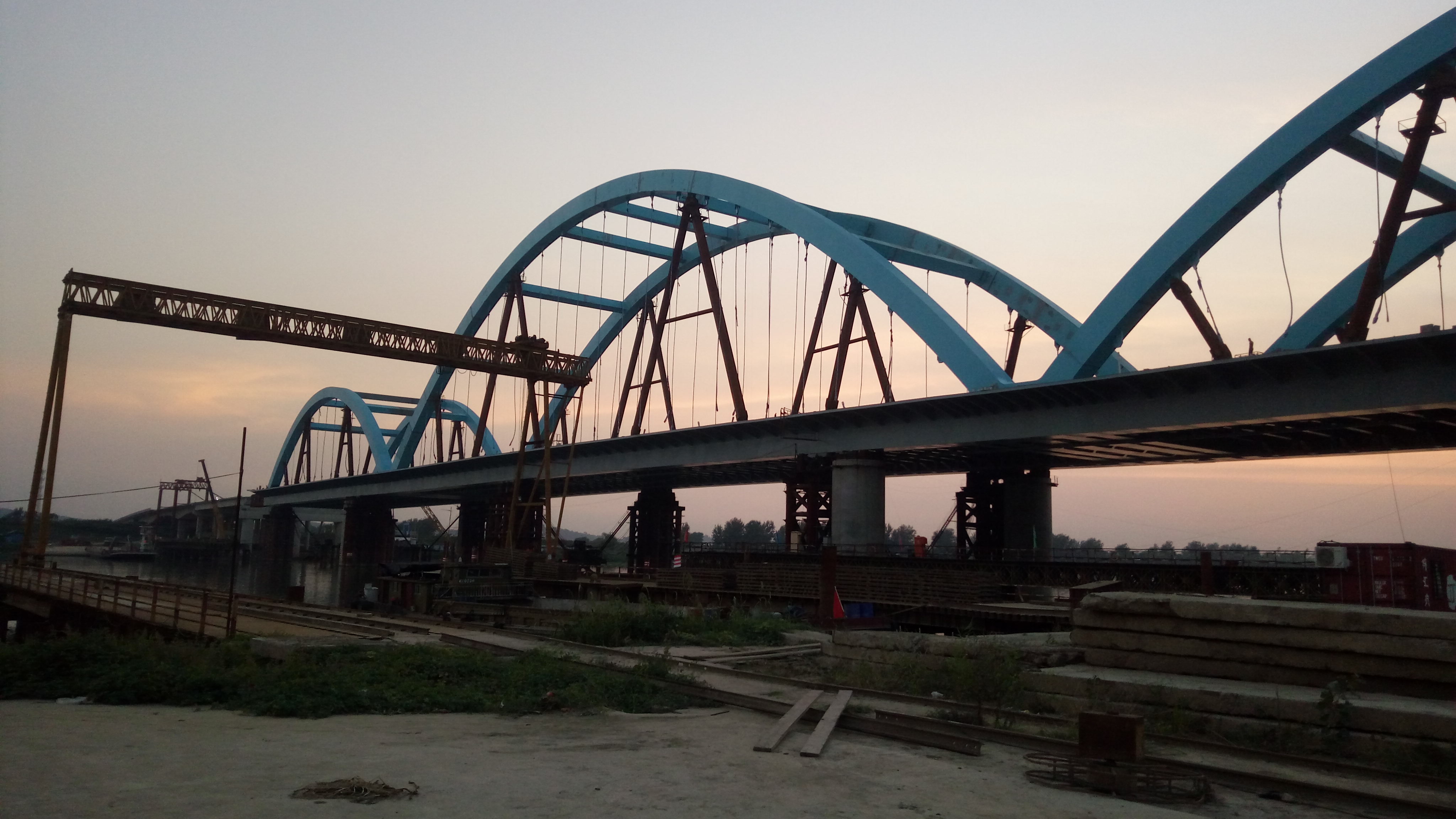

本次桥梁安装采用多点步履式顶推对多拱连续顶推安装。
